Комплект поставки

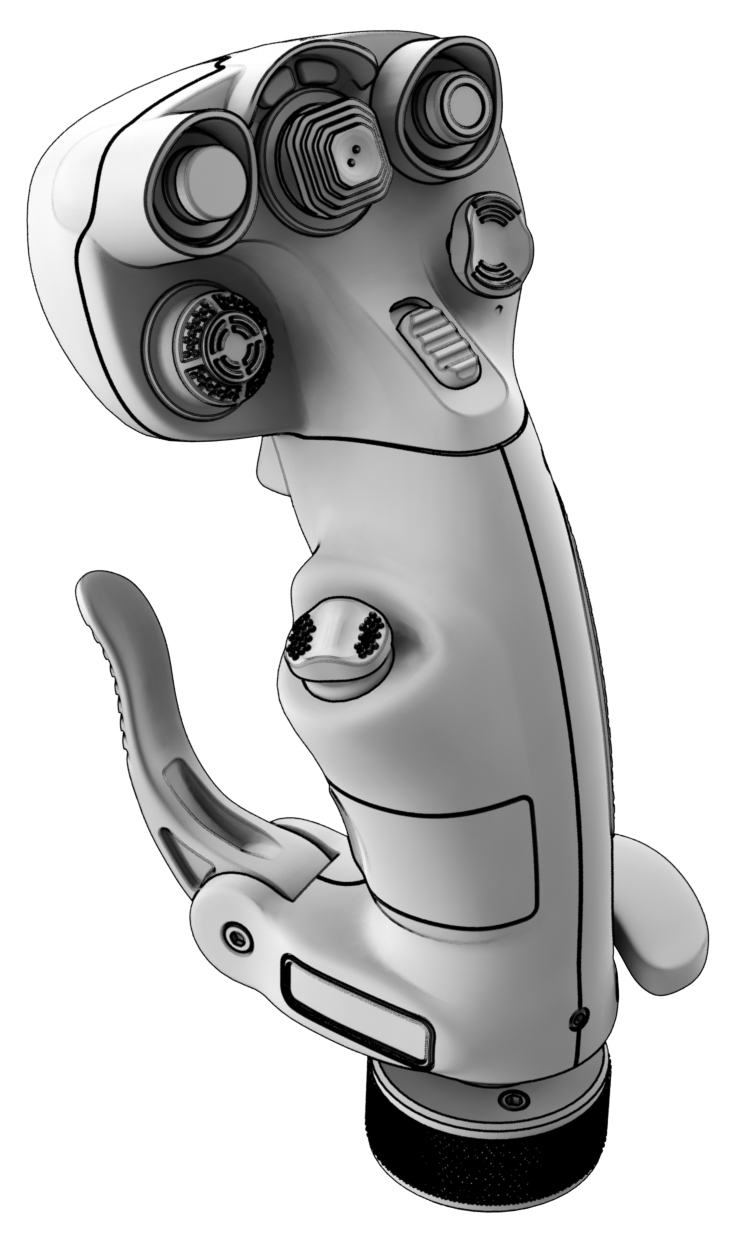

• 1 x VPC Constellation ALPHA Prime Grip

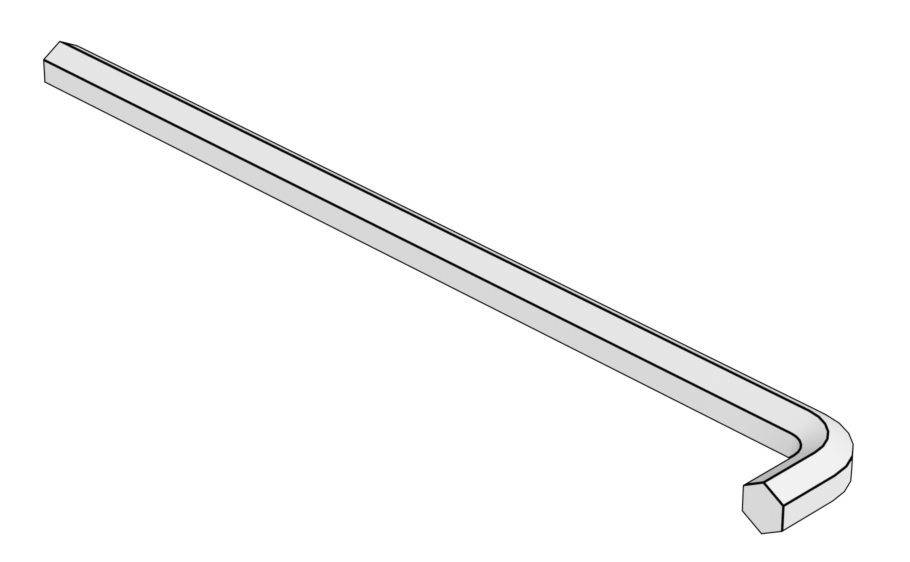

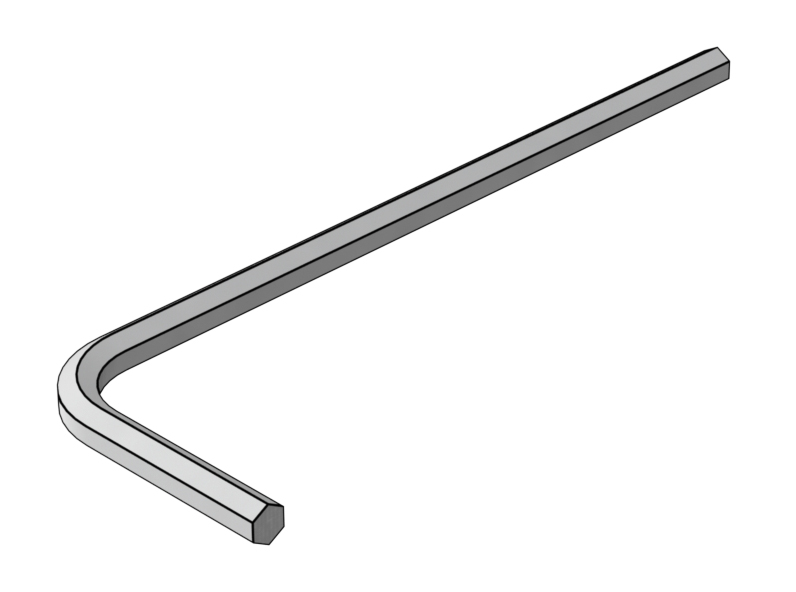

• 1 x Шестигранный ключ H2

• 1 x Шестигранный ключ H2.5

Установка ручки

Необходимые инструменты:

- шестигранный ключ H2.5

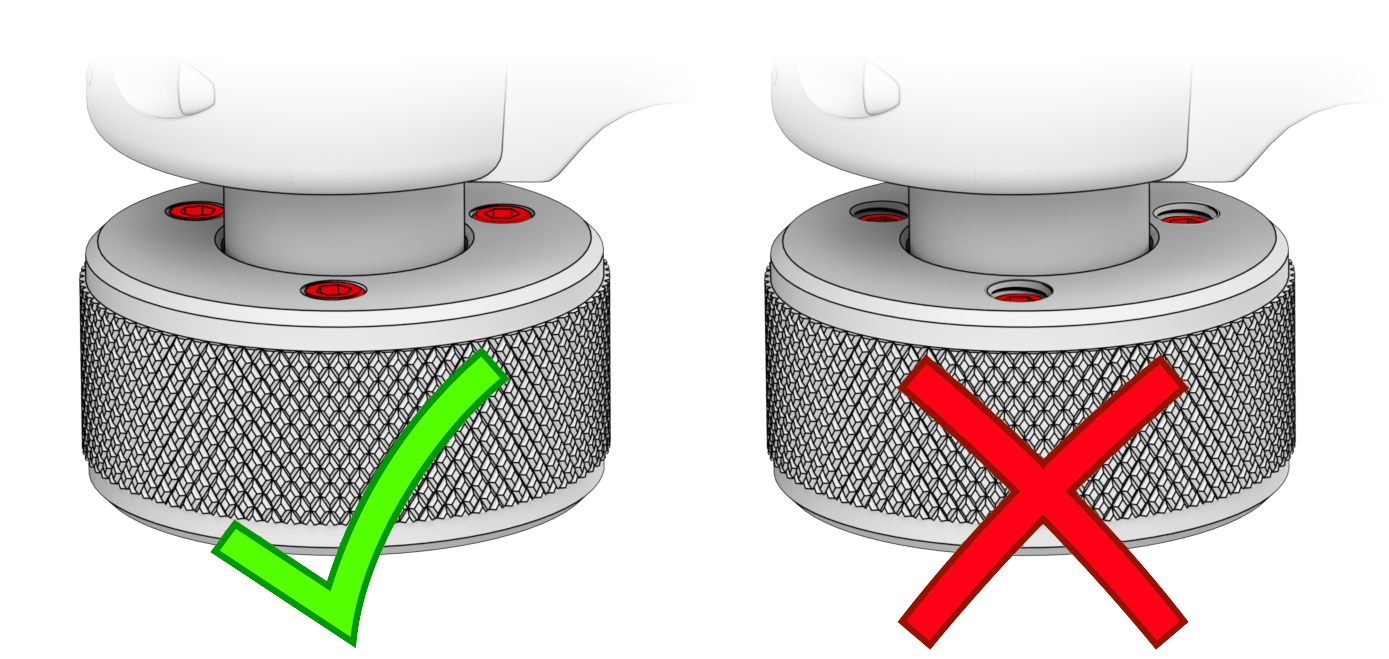

ВАЖНО! Убедитесь, что винты на прижимной гайке в исходном положении!

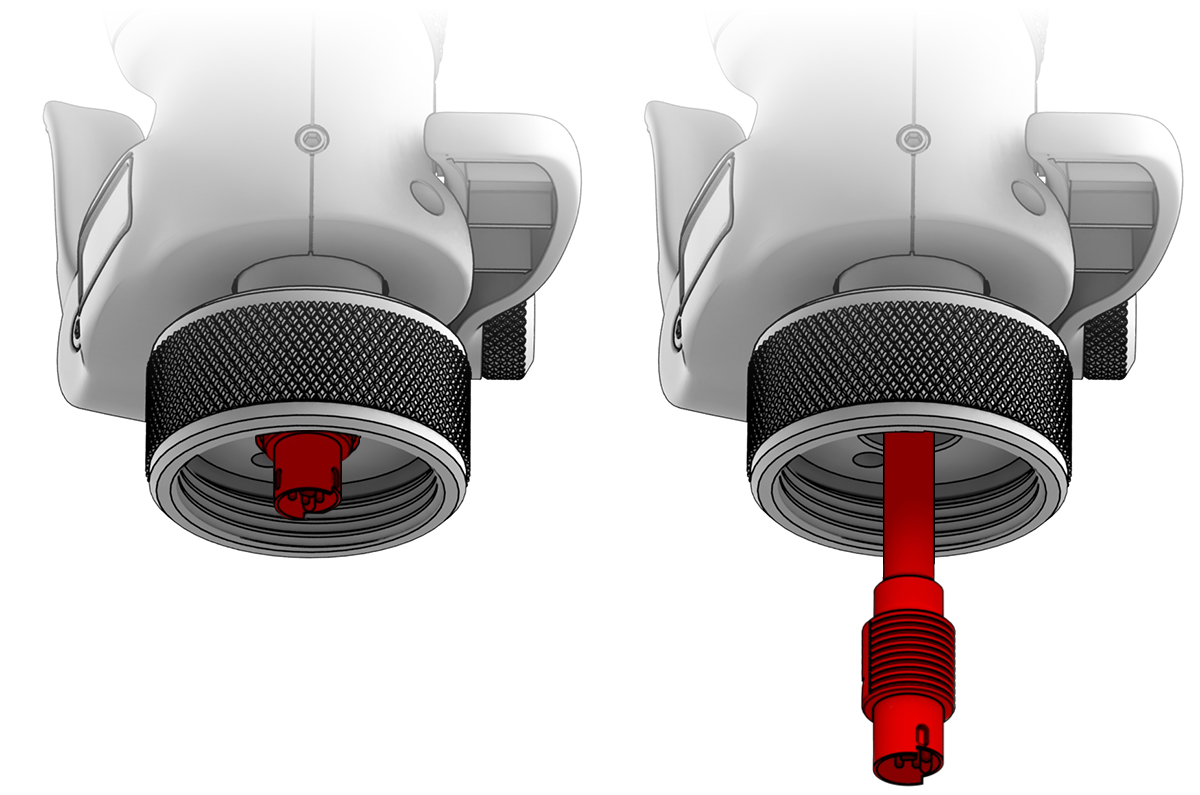

1. Вытащить кабель из ручки на 2-3 см.

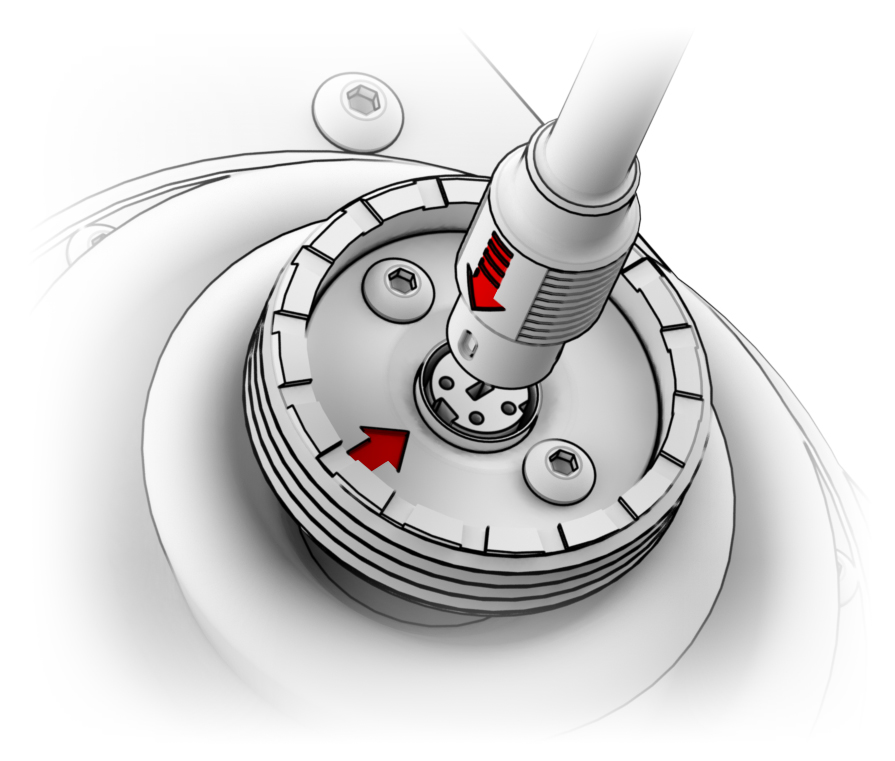

2. По отмеченным на рисунке стрелкам сориентировать разъемы и плотно вставить штекер.

ВАЖНО! Для настройки устройства используйте VPC Software

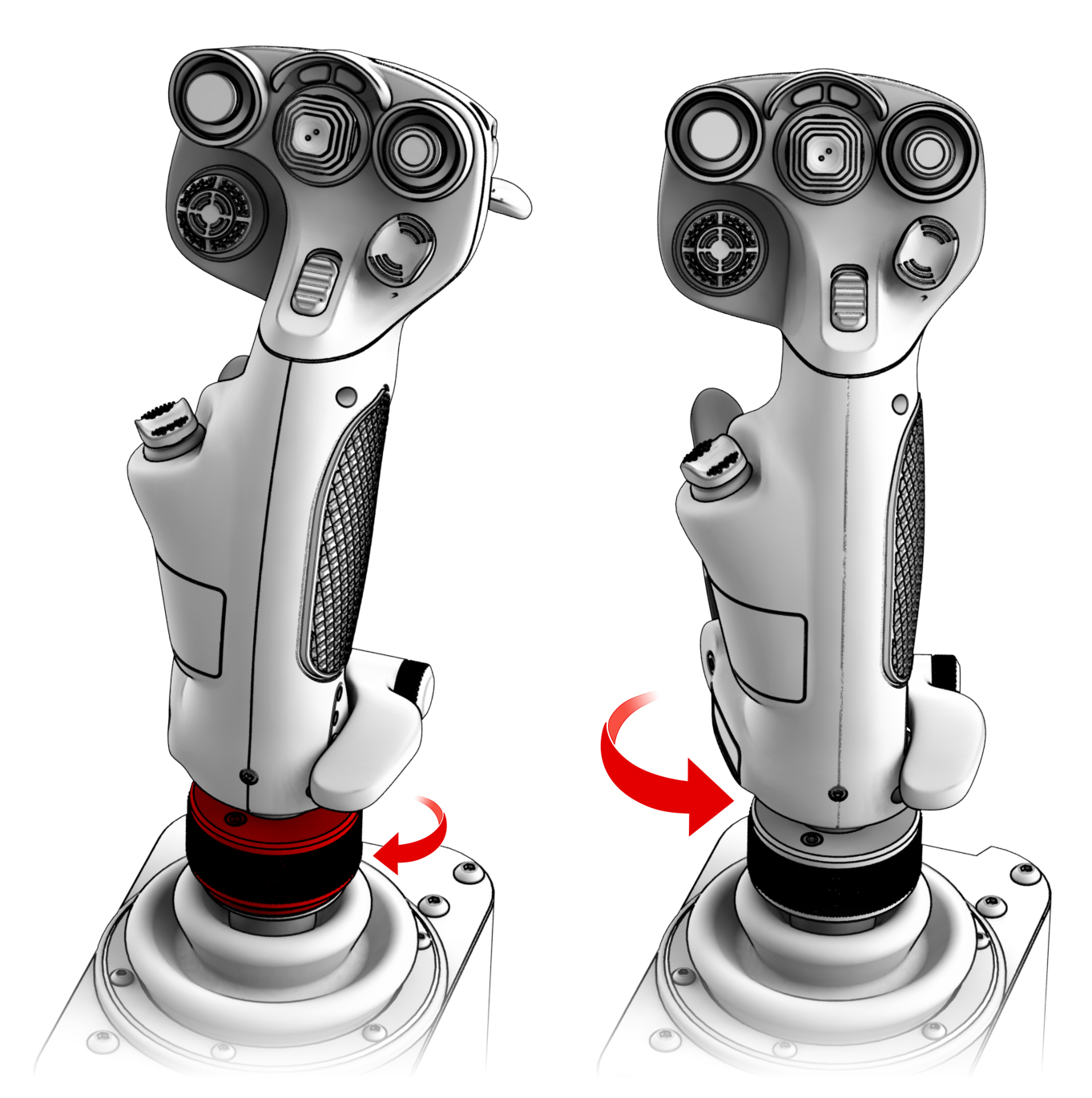

3. Cлегка закрутить прижимную гайку, установить удобный доворот ручки и затянуть.

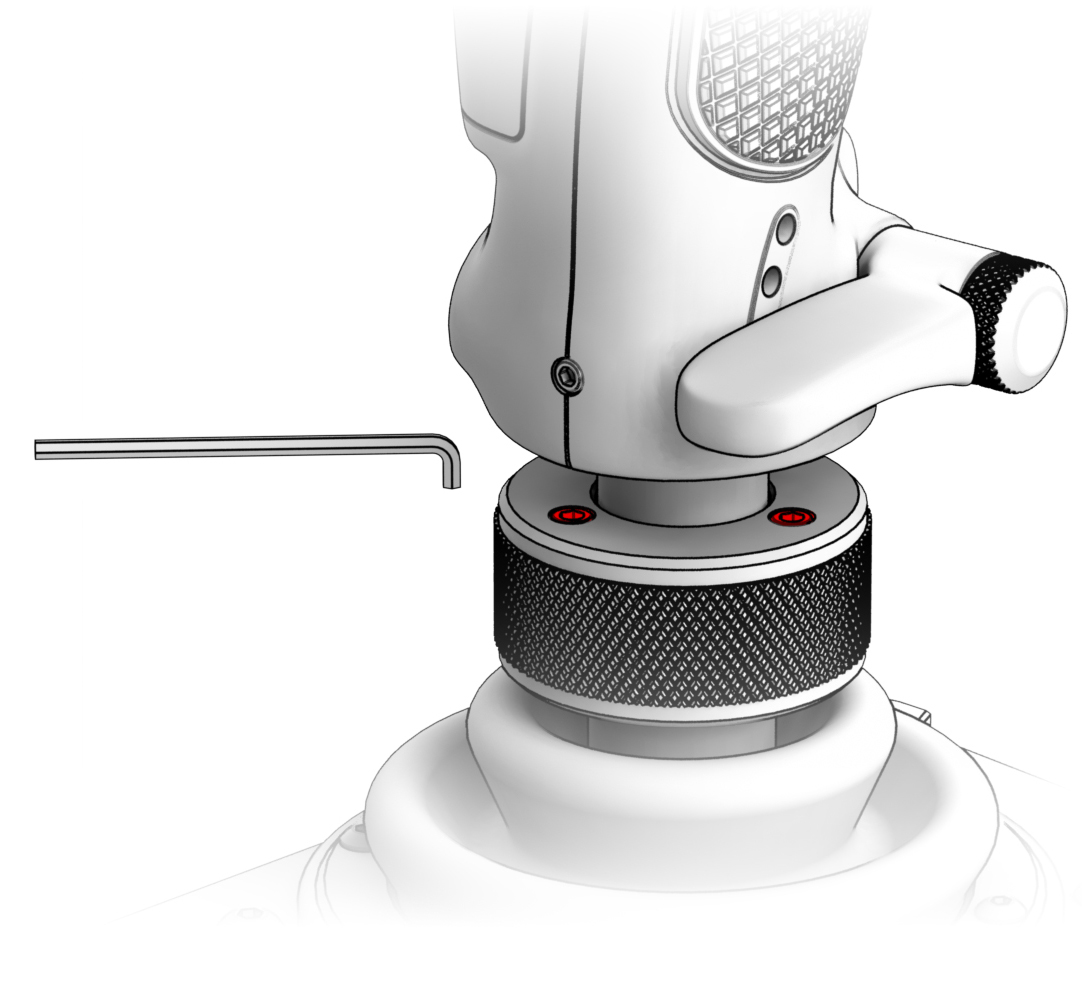

4.  Шестигранным ключом H2.5 зафиксировать прижимную гайку на штоке джойстика, закрутив 3 выделенных винта.

ВАЖНО! Не прилагайте чрезмерное усилие при закручивании винтов!

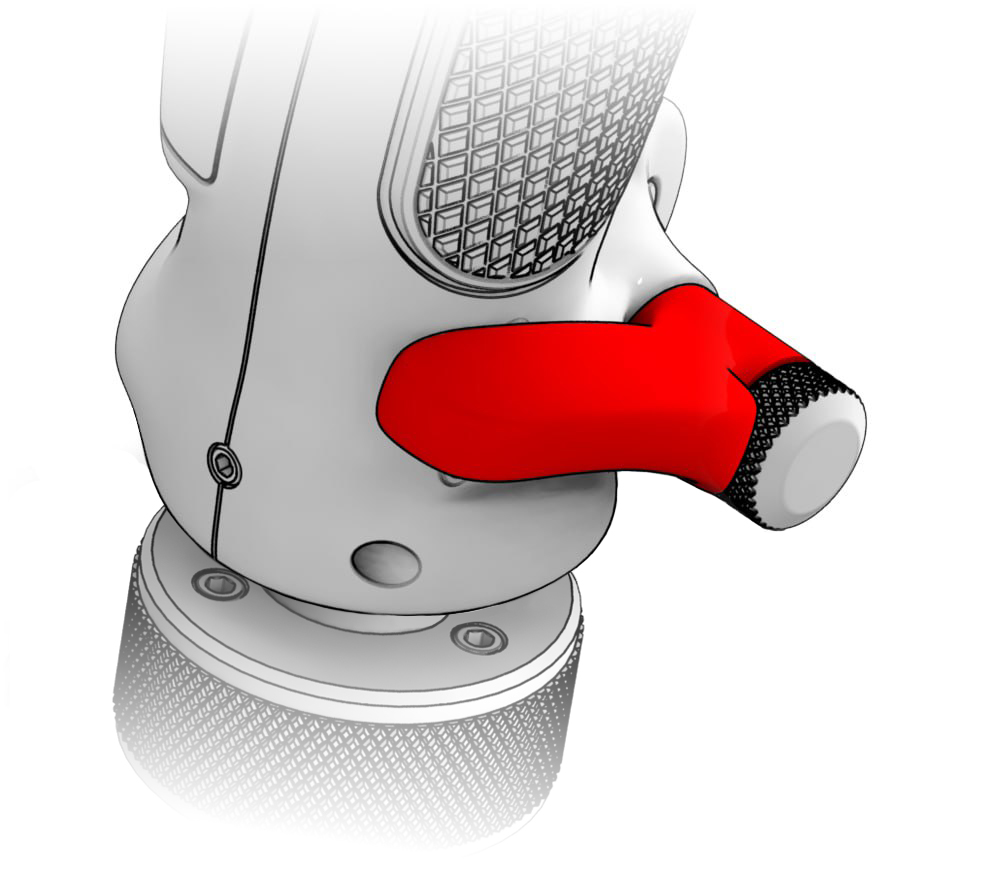

Регулировка высоты упора

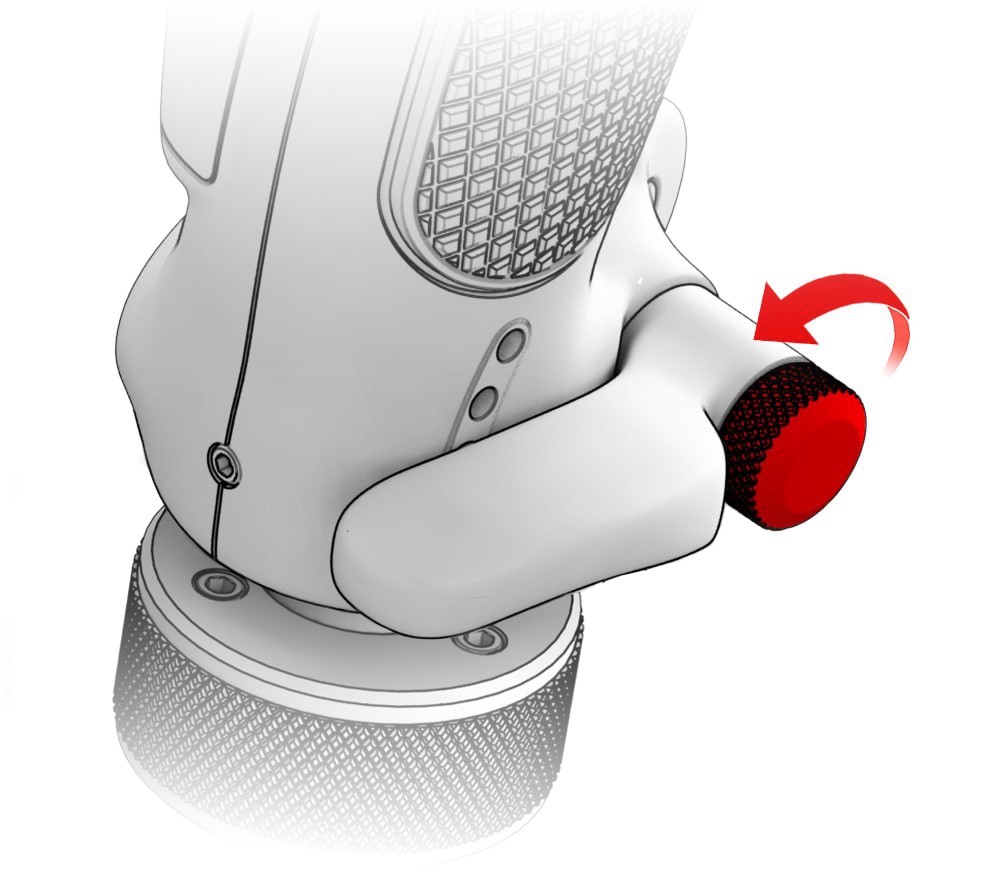

1. Ослабить выделенный винт до высвобождения фиксирующего штока.

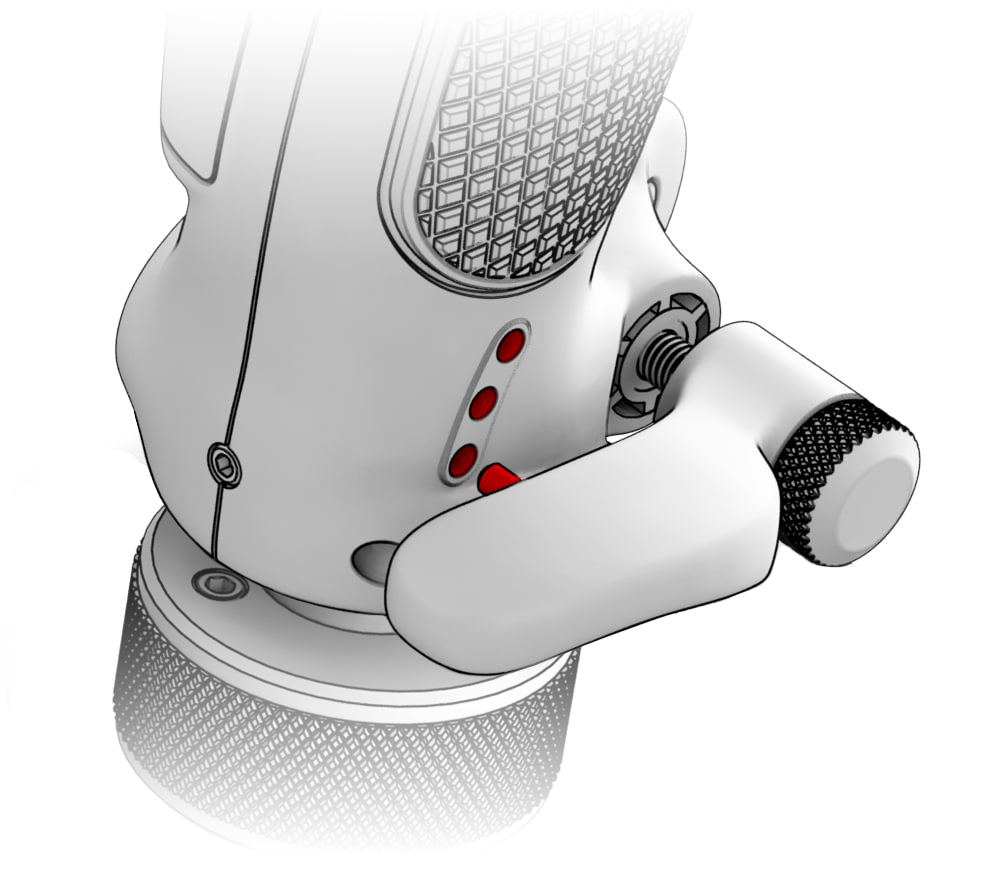

2. Установить упор на желаемую высоту, вставив фиксирующий шток в одно из трёх отверстий, и зафиксировать винтом.

ВАЖНО! Затяжка винта инструментом не рекомендуется.

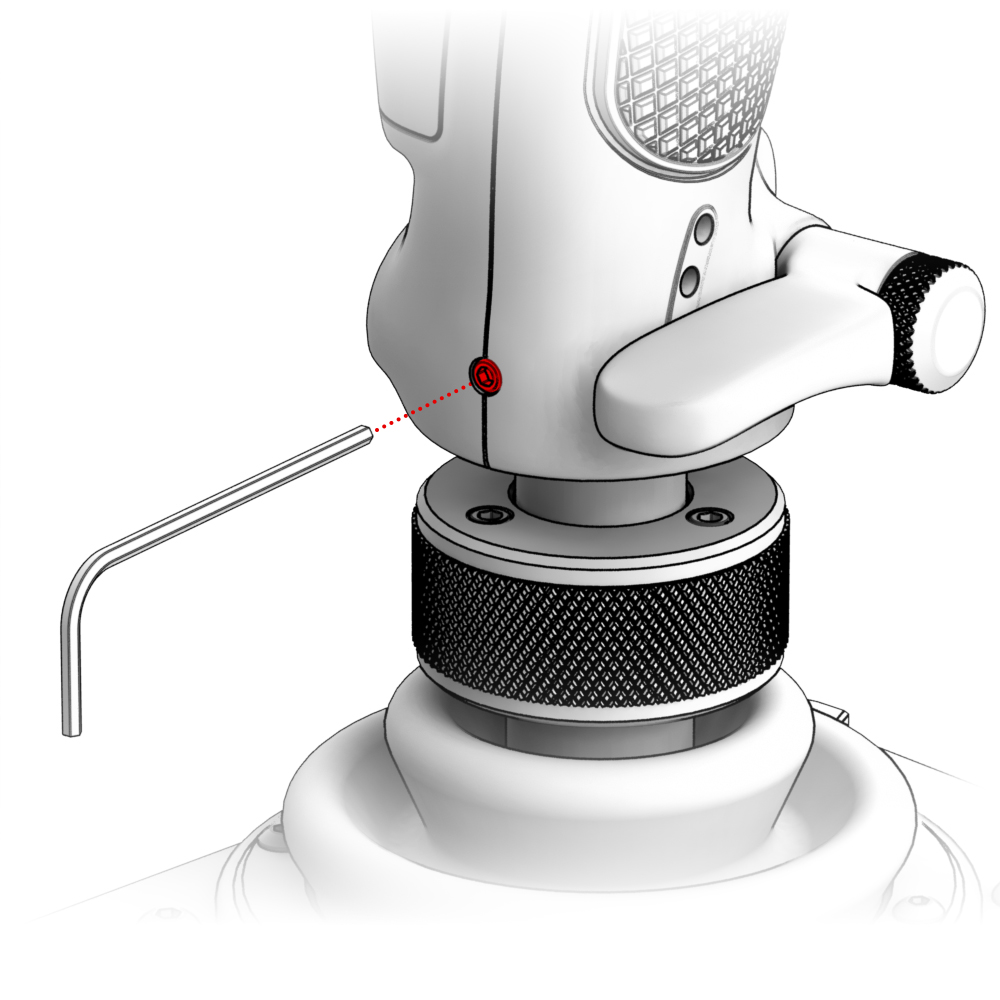

Блокировка твиста

Закрутить обозначенный винт шестигранным ключом H2

ВАЖНО! Не прилагайте чрезмерное усилие при закручивании винта!

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
