包装内容

• 1 x VPC Rotor Plus TCS 总距底座

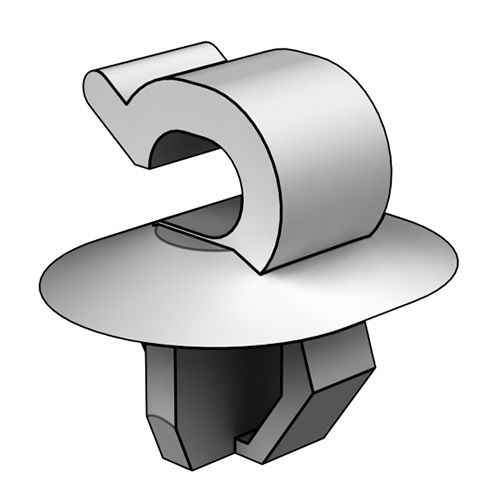

• 4 x 线卡

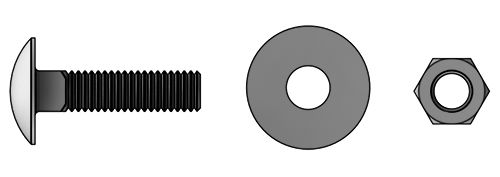

• 4 x 螺丝ISO 8677 М5х16 A2
• 4 x 垫圈DIN 934 М5х16 A2
• 4 x 螺母 DIN 9021 5,3 A2

• 1 x 双 USB电缆 VPC - XS9 (4,5m)
• 1 x 贴纸

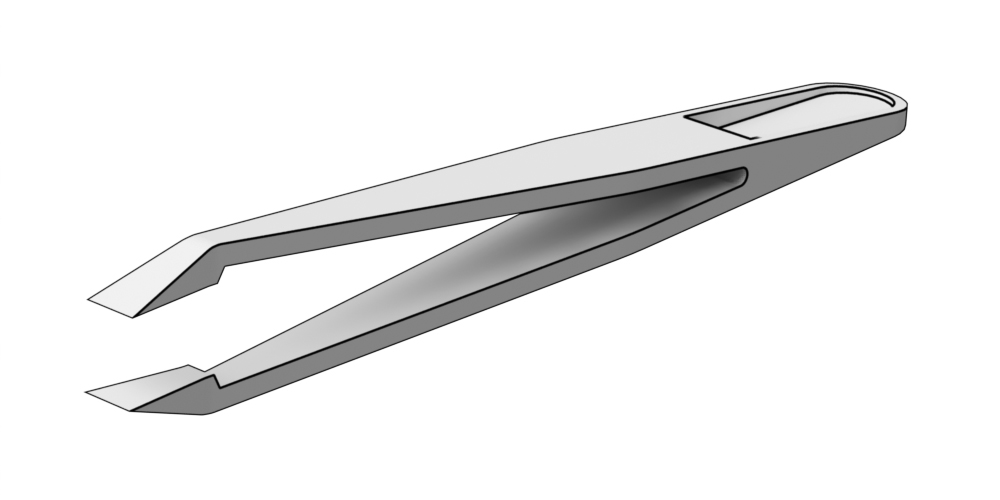

• 1 х 镊子

应用贴纸

确保总距油门杆在最右边的位置

用镊子将贴纸取下，然后按照下图的样式，小心地粘在凹槽中


TCS 总距底座行程设置

必要工具：

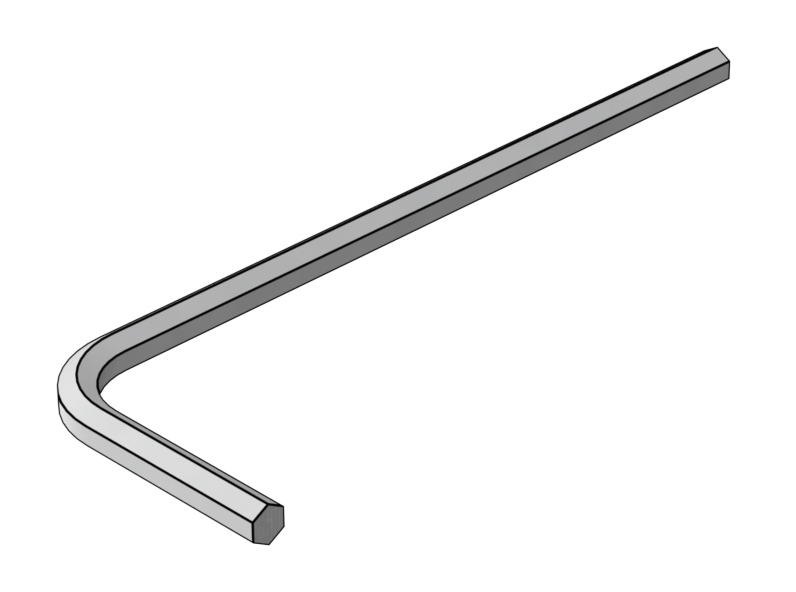

-H3内六角扳手（非包装内附带）
-H5内六角扳手（非包装内附带）

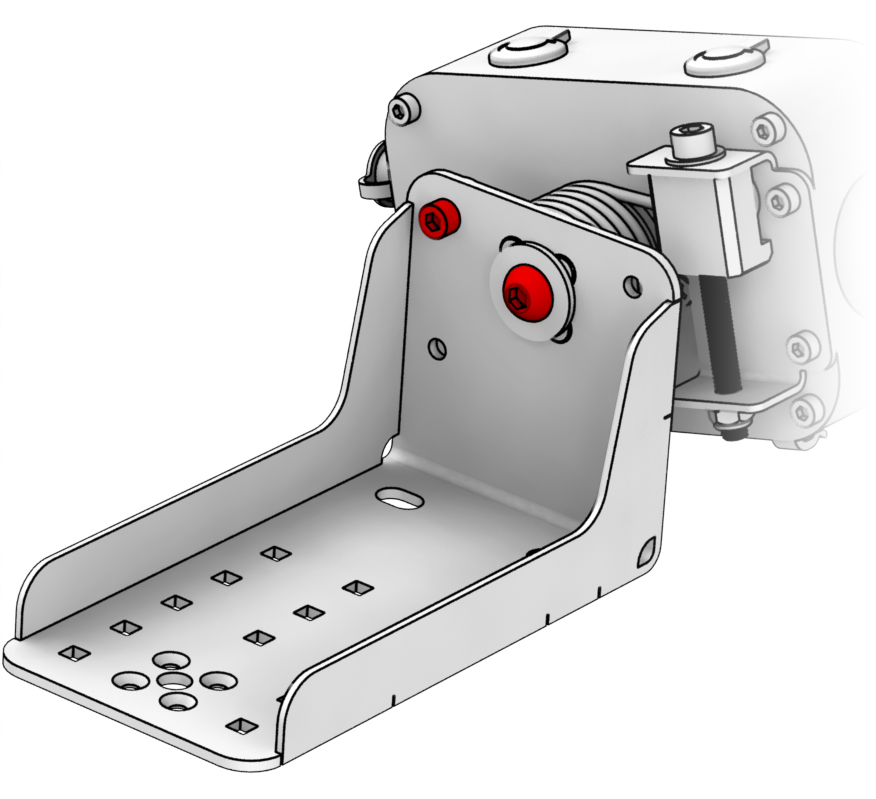

1. 拧开标记的螺丝，卸下总距底座前面的盖子，更换限制器

注意! 更换限位器前需拧紧阻尼

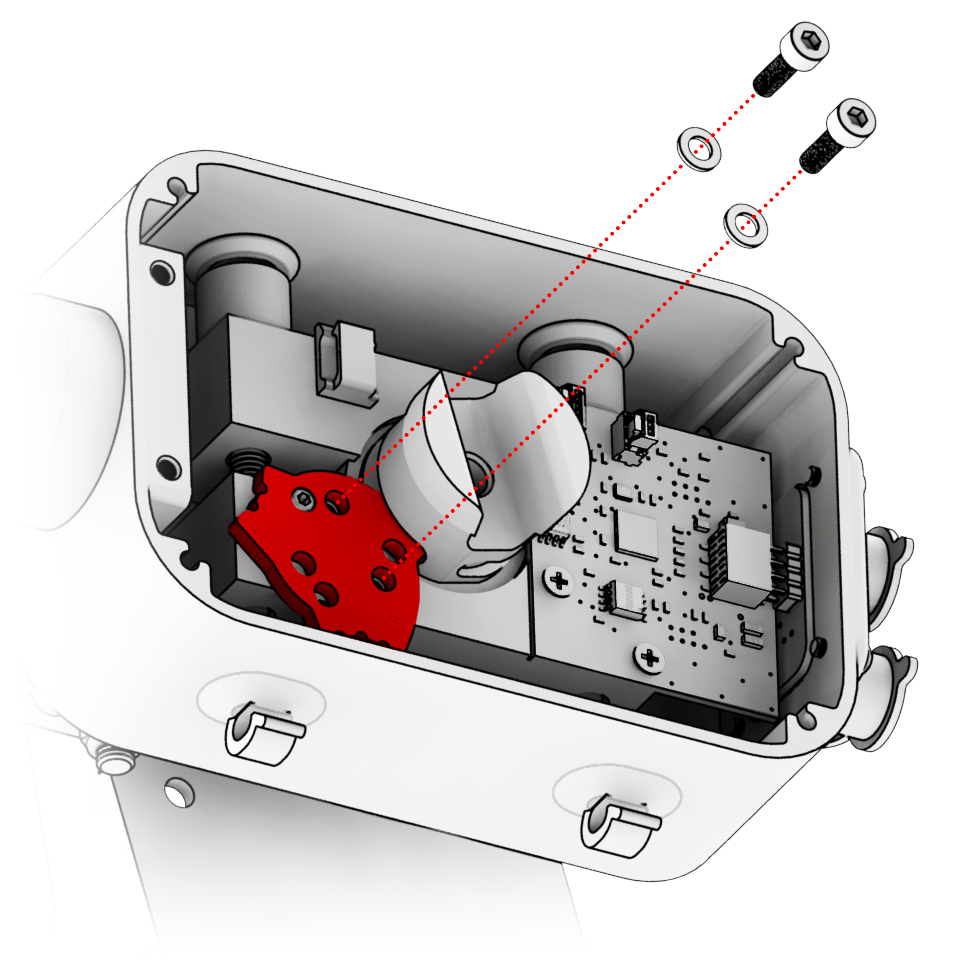

2. 拧下两个标记的螺丝，更换想要的限制器

力的调整

必要工具：

-H5内六角扳手（非包装内附带）

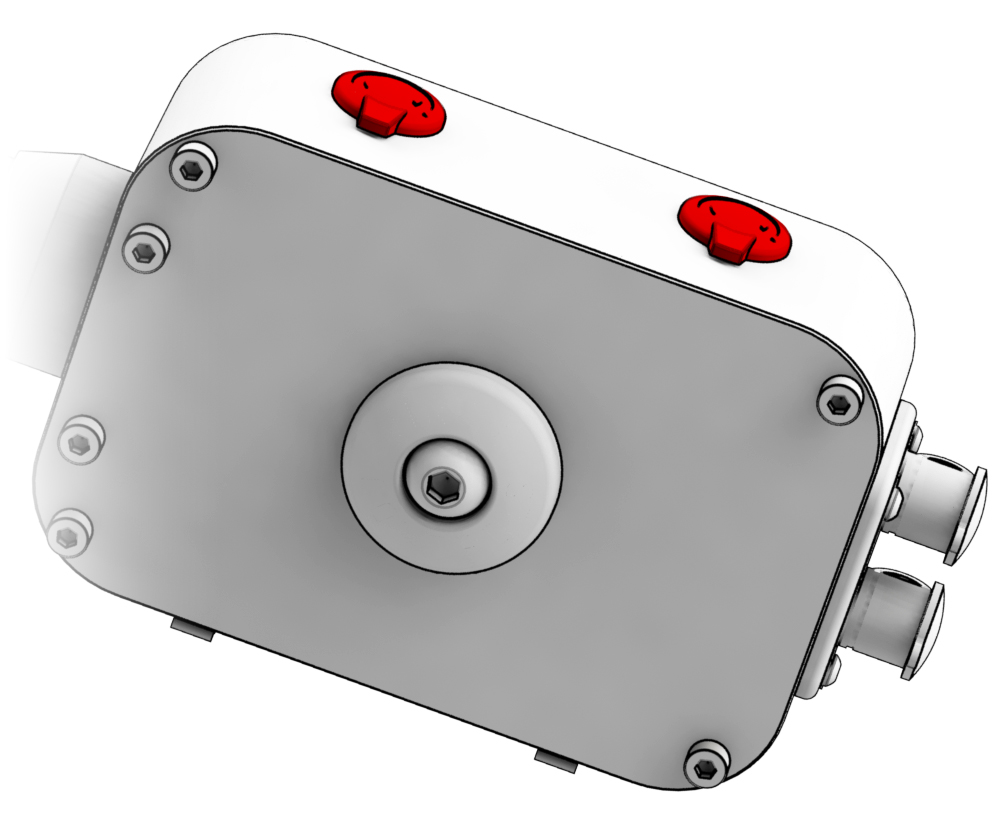

1. 从总距底座的上面和下面取下橡胶塞

2. 用内六角扳手通过调整标记的螺丝来改变TCS总距底座的行程，然后盖上橡胶塞

重要提示：为了使机械装置正常工作，上下螺丝必须成比例调整

3. 通过旋转标记的螺母来给转弯手柄设置一个舒适的摩檫力

小型油门的工作原理

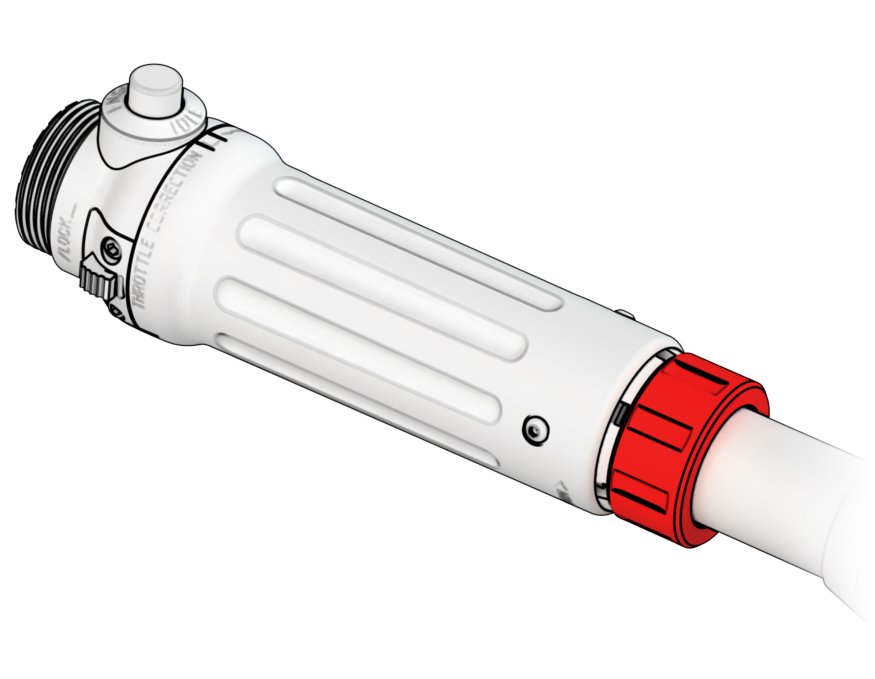

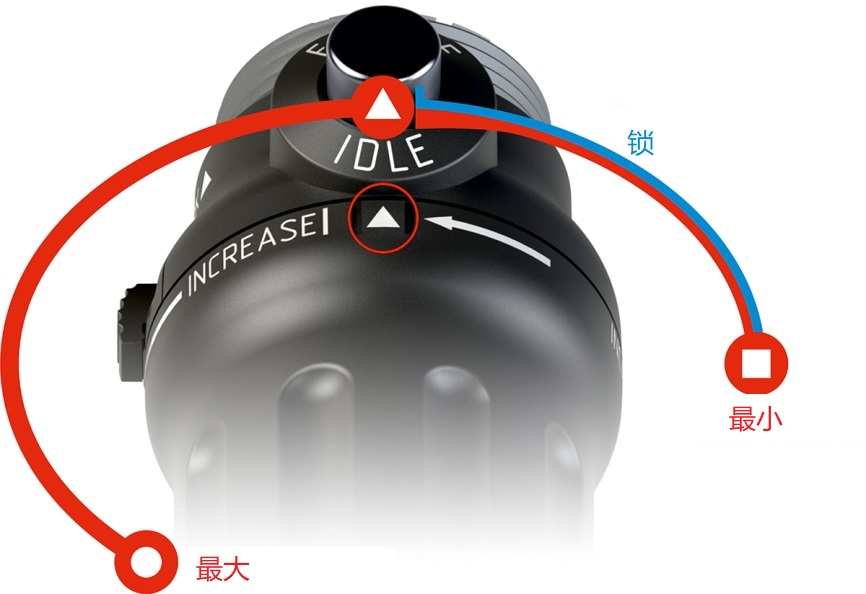

当经过90度区间时，总距油门杆会自动移动到低油门挡位，为了清楚起见，该区间用三角形标出。向与自己相反的方向转ENGINE IDLE旋钮会发出咔嚓声，然后油门杆可以继续转。向自己的方向转，到达停止点，总距油门杆将无法继续转动。

想要关闭停止，可以按下 "ENGINE IDLE "按钮并向反方向转动油门杆/也可以在模拟软件中给这个按钮设置一个命令

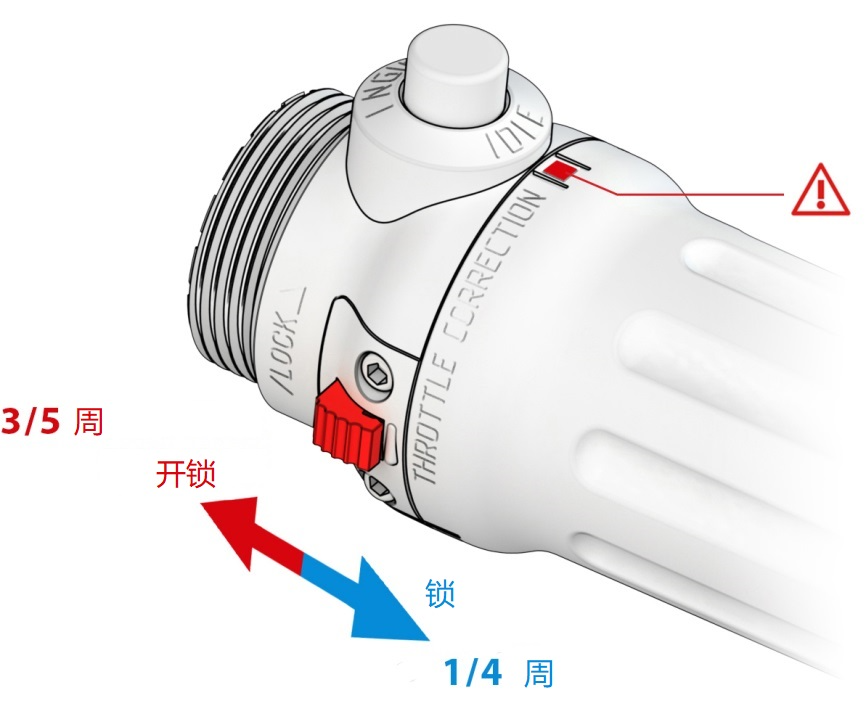

"LOCK "侧开关可以限制油门杆的总行程限制在90度范围内。在这种情况下，"ENGINE IDLE "按钮被排除在旋转区域之外

重要提示：切换只能在油门杆的初始位置进行，以 "方形 "为标志

重设支架

必要工具：

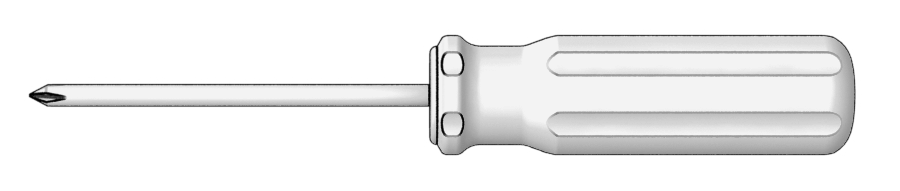

- 十字螺丝刀（非包装内附带）

-H5内六角扳手（非包装内附带）

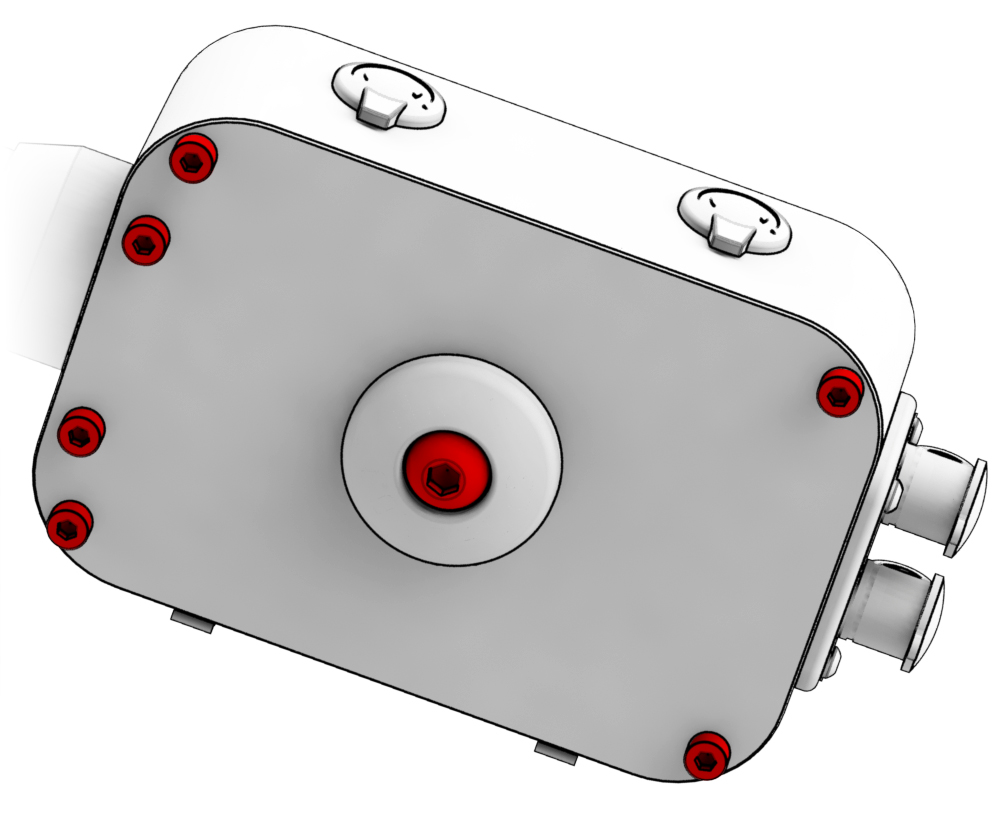

1. 拧下标记的螺丝

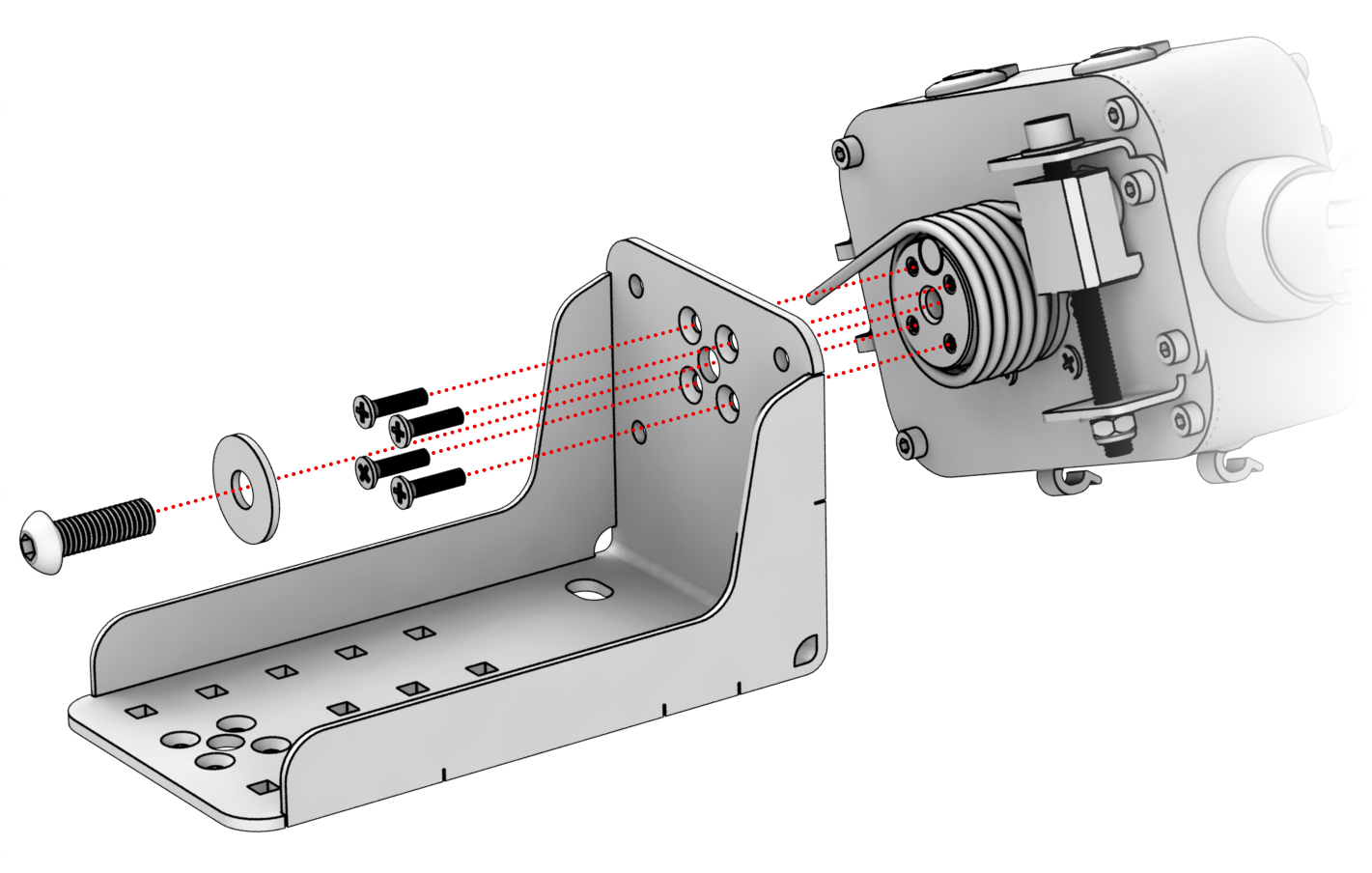

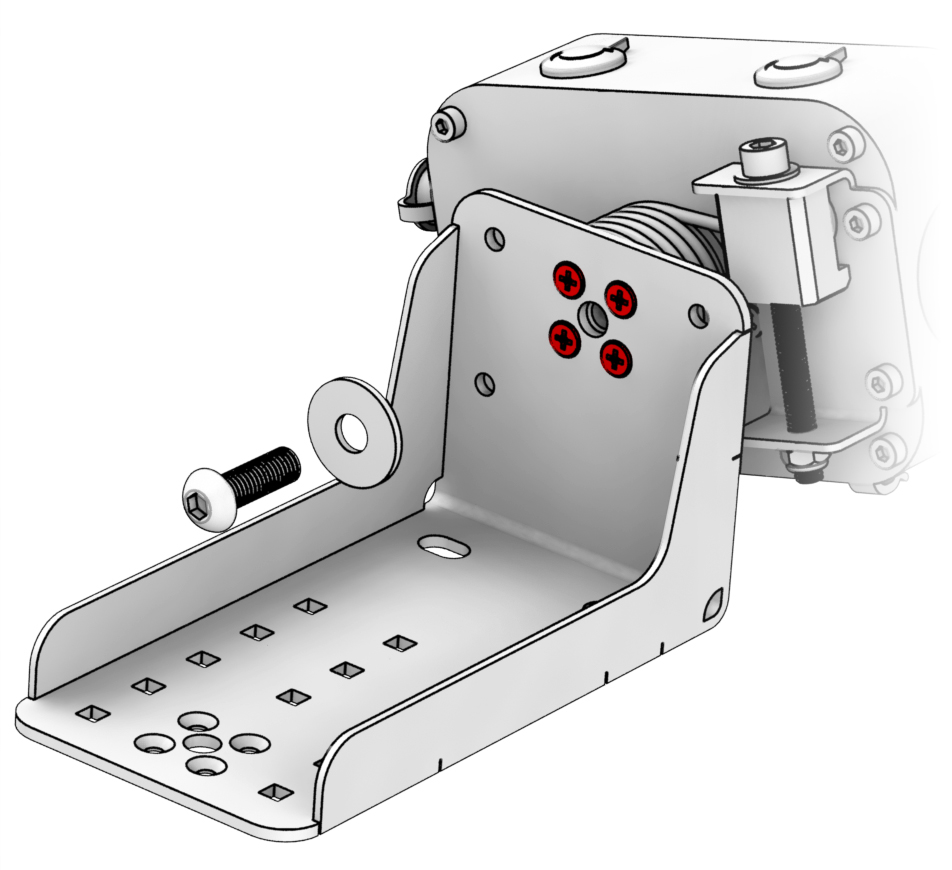

2. 继续拧下垫片下的四颗螺丝，将总距底座从支架上拆下

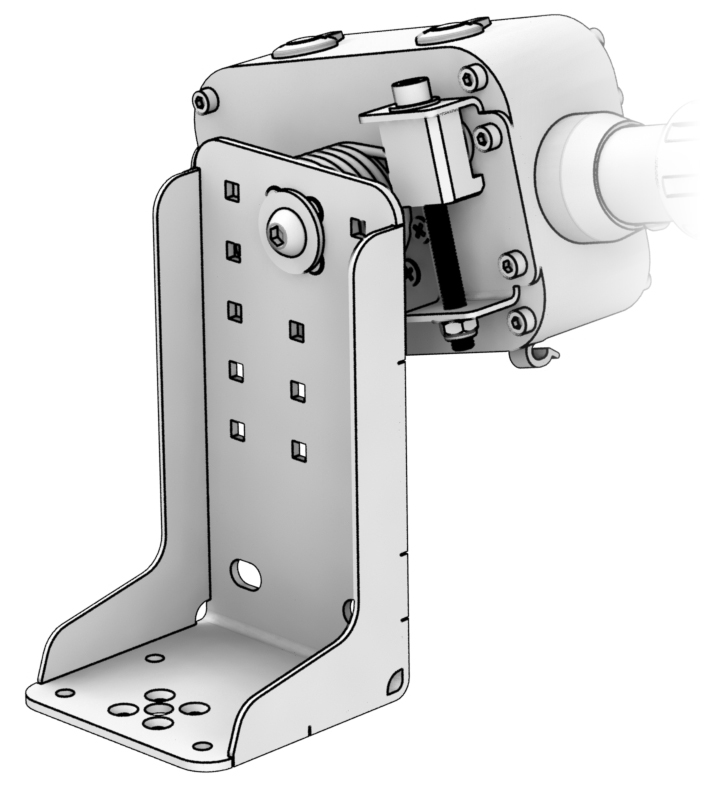

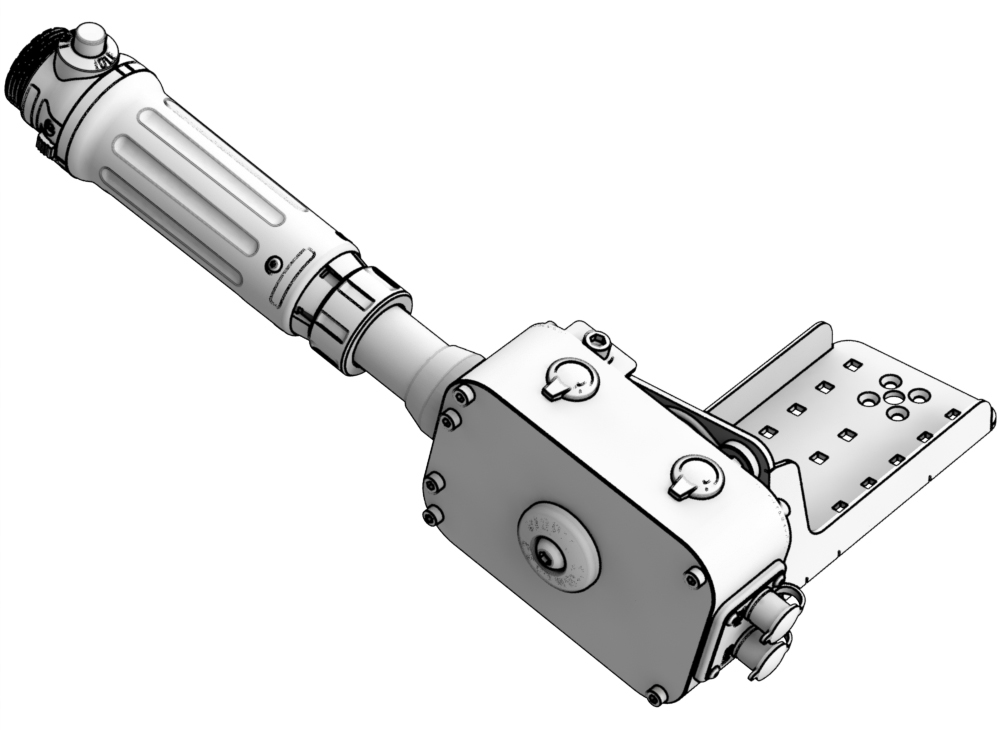

3. 按照下面给出的选项，将总距底座与支架连接

选项 1

选项 2

选项 3

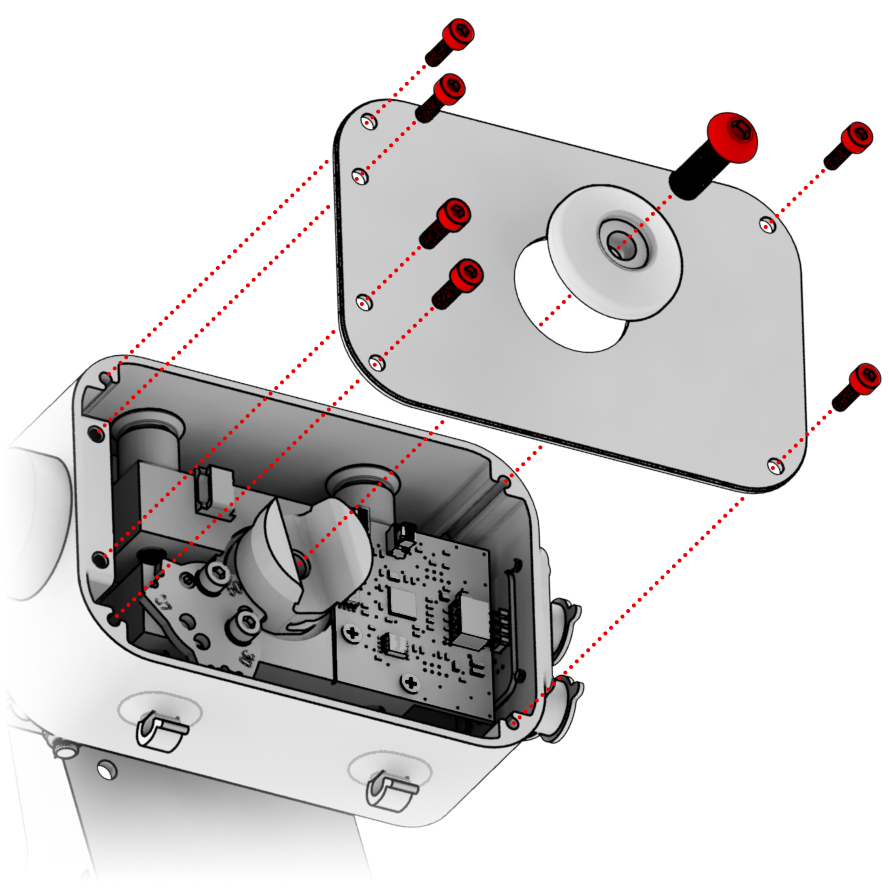

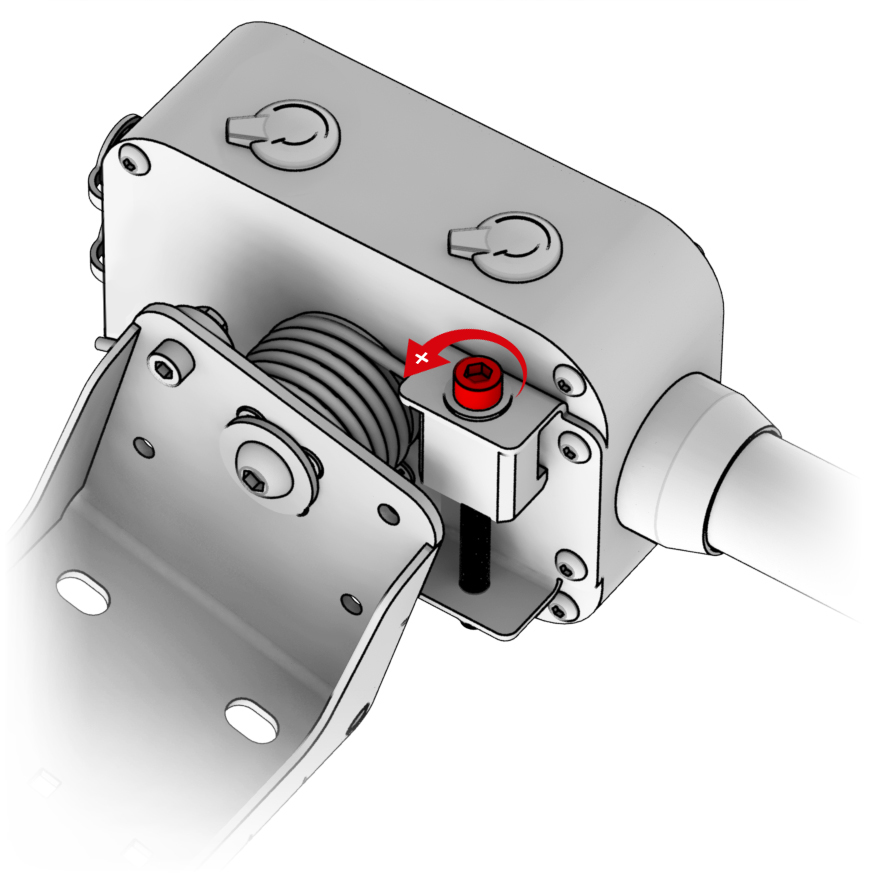

4. 拧下标记的螺丝，并拆下底座盖子

注意！更换限位器前，需拧紧阻尼！

5. 拧下两颗标记的螺丝，并拆下限位器

6. 抬起杆子，直到弹簧的末尾与（下列选项其中之一）支架的螺丝孔匹配

选项 1

选项 2

选项 3

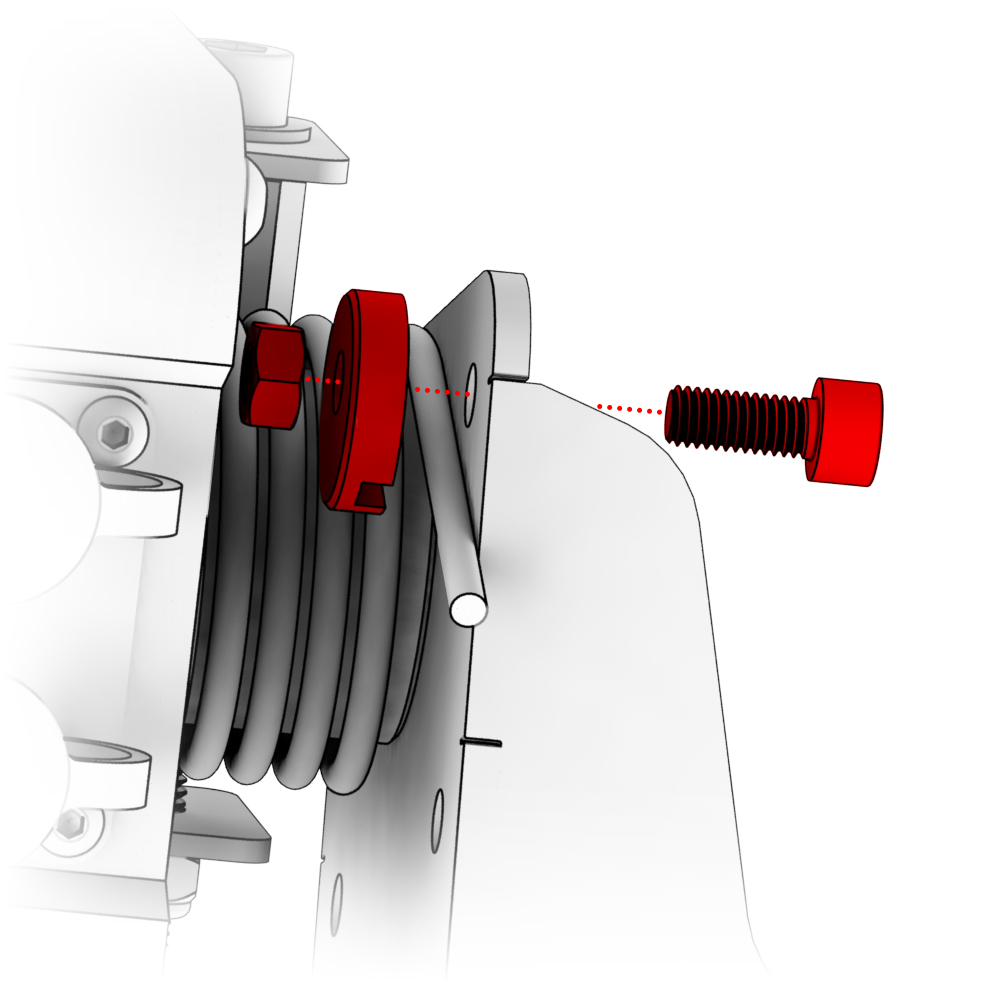

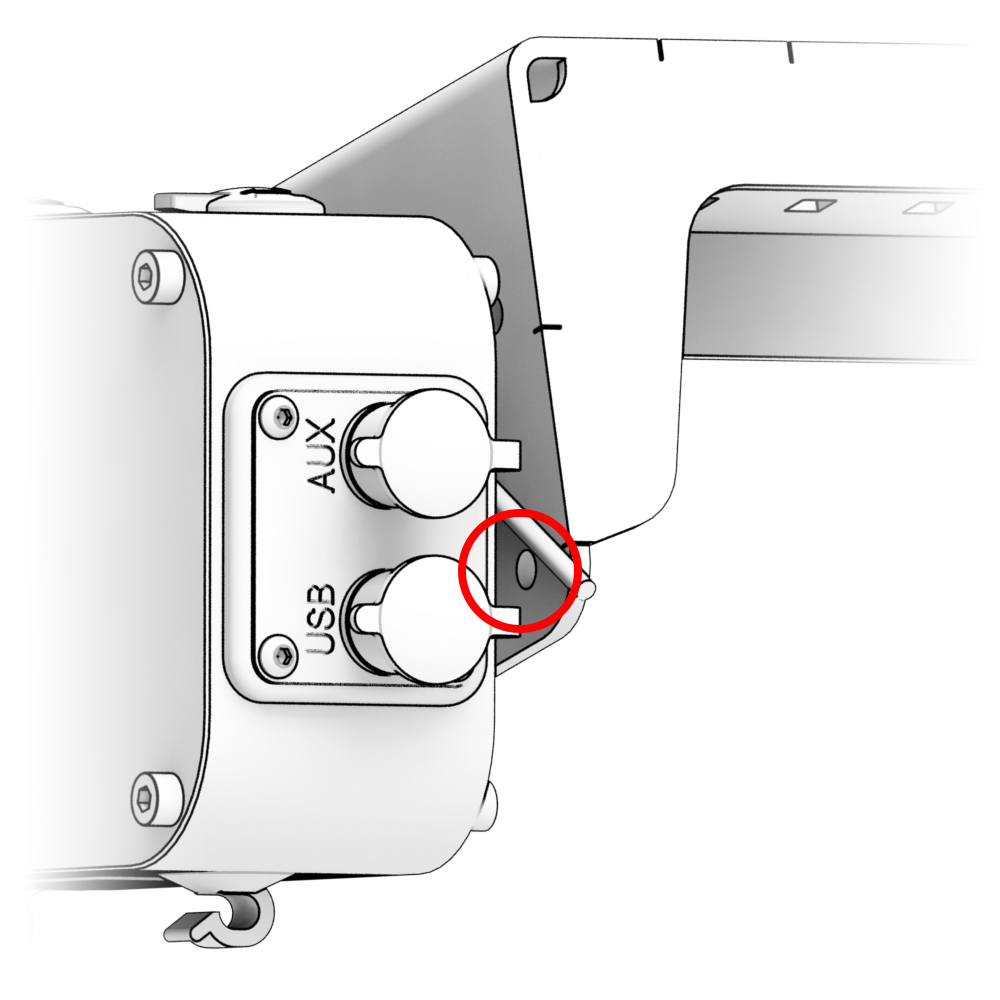

7. 用固定销和螺丝螺母固定弹簧

8. 将底座翻过来，拧紧阻尼，安装限位器

9. 通过螺丝调节补偿器（顺时针-力减小;逆时针-力增大）

补偿器必须与阻尼一起调整!

设备不使用时，将杆子拉起（这将防止弹簧收缩并增加设备的寿命)！

连接设备

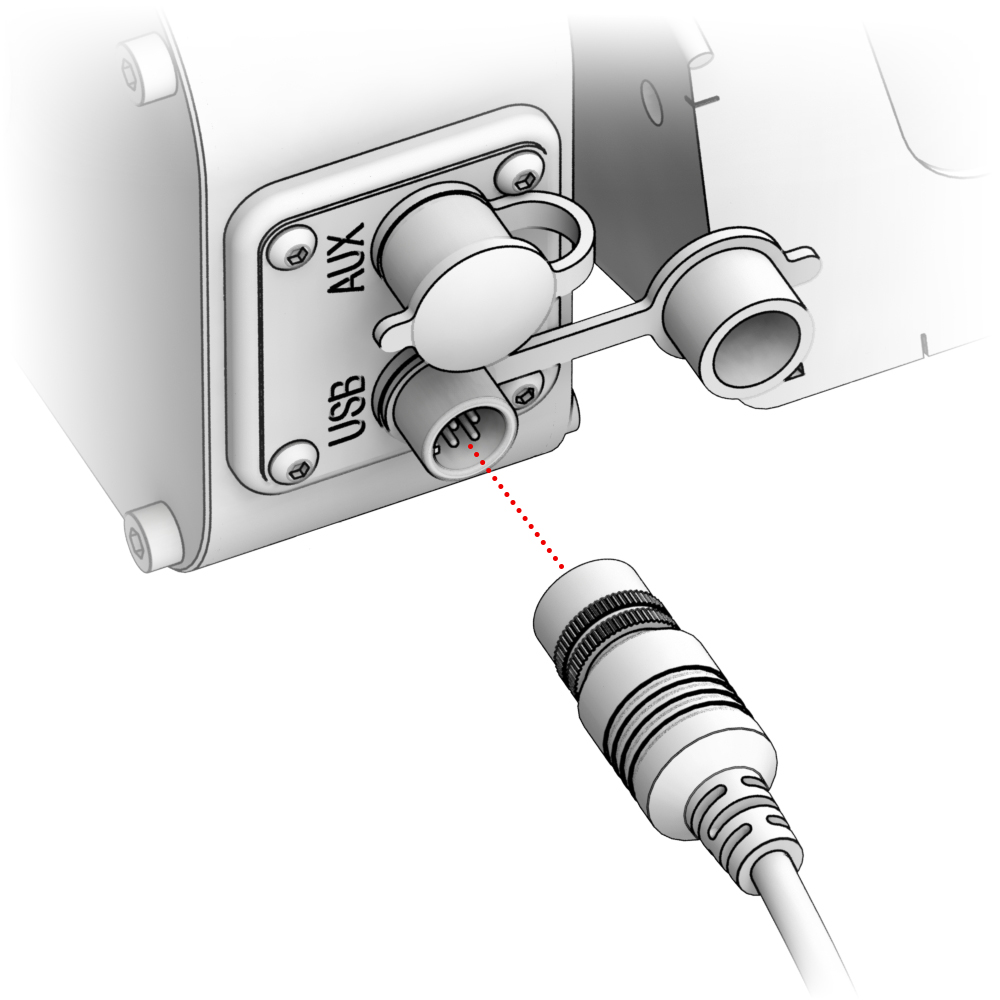

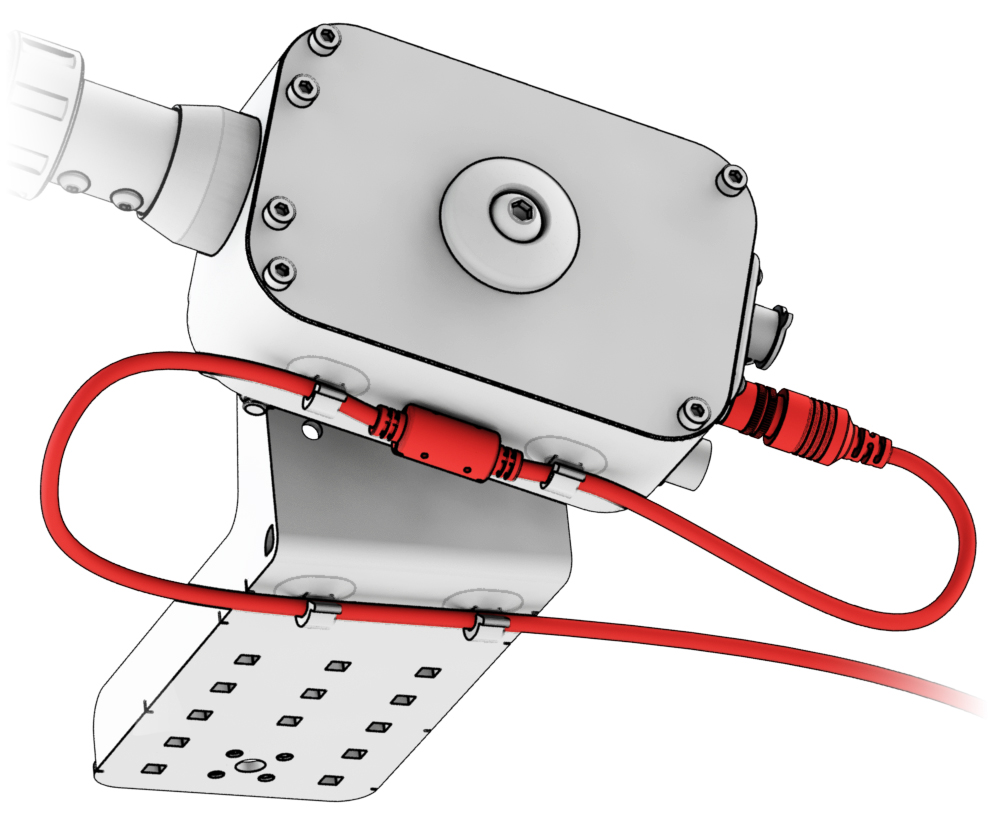

将线卡插入支架上相应的孔内，并将电缆穿过

重要提示：使用VPC Software来配置设备

故障解决

如果需要排除故障的建议，请点击 "技术支持 "下的链接，明确说明您的问题并创建申请。我们将在工作日的24小时内给您答复!

https://support.virpil.com/
